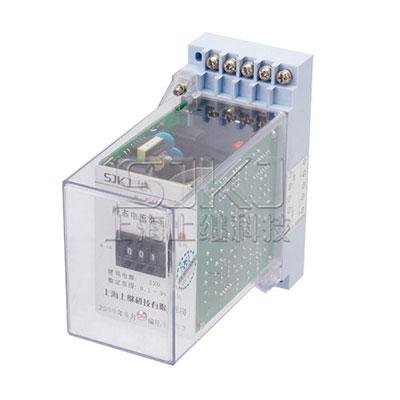

JL-B/42集成電路電流繼電器

電流繼電器系列

立即詢價

分享到：

JL-B/42集成電路電流繼電器概述

JL-B/42集成電路電壓繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電、線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較，具有精度高，整定范圍寬，動作速度快，返回系數高，功耗低的特點，提供輔助電源后，完全可替代電磁式電流繼電器。還增加SJ-4新型殼體，35mm標準導軌安裝，外形緊湊，安裝方便等優點。

JL-B/42集成電路電流繼電器型號命名及含義

JL-B/42集成電路電流繼電器正常工作條件

1 環境溫度：-10℃~+50℃

2 相對濕度：≤90%

3 大氣壓力：80Kpa~110Kpa

4 安裝位置：任意

5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允許振動，搬運過程不允許撞擊。

JL-B/42集成電路電流繼電器主要技術指示

1 整定范圍 0.02~9.99A，級差為0.001A 2-99.9A,級差0.1A

其它值可按用戶要求定制

2 動作時間 1.2倍整定電流，動作時間不大于25mS。

2倍整定電流，動作時間不大于20mS。

3 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4 整定誤差小于2%。

5 功耗繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6 觸點容量在電壓不大于250V時，觸點連續接通電流為5A；

在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分?jǐn)?00VA。

7 觸點壽命電壽命：105次，機械壽命：106次。

8 絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9 介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10 抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

JL-B/42集成電路電流繼電器內部接線及外引接線圖（正視圖）

JL-B/42集成電路電流繼電器外形尺寸及開孔尺寸
